Škoda - vizualizace repasních pracovišť
Repasní pracoviště zástavby Octávie (M13), zástavby v Kvasinách a trianglu v Kvasinách.Repasní pracoviště umožňuje provést opravy šroubových spojů z automatické stanice.
Výsledky utažení získává software z různých zdrojů :
* z automatické stanice dodává PLC řídící AS (triangl Kvasiny)
* jsou načítány přímo z utahovacích jednotek PF Atlas-Copco (zástavba Kvasiny)
* z databáze Oracle (zástavba M13 Ml. Boleslav).
Repasní pracoviště pomocí Openprotokolu pro PF Atlas-Copco nastavuje správné parametry utažení.
Výsledky okamžitě zobrazuje.
Podle barev se rozeznají 3 možné výsledky:
- zelená - spoj OK
- červená, spoj nOK, nutná výměna šroubu
- oranžová - spoj nOK, nedošlo k utažení. Spoj stačí utáhnout.

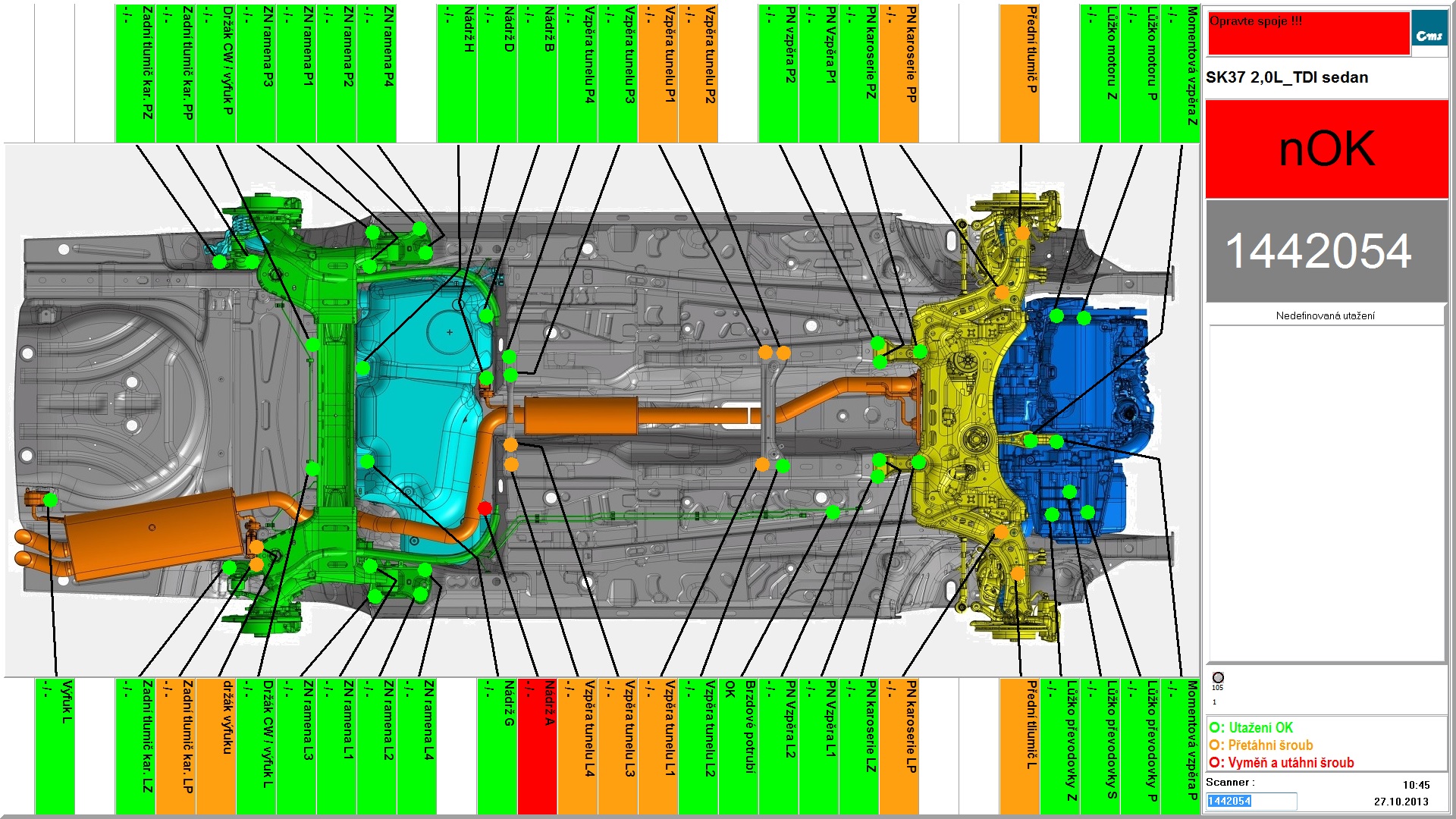

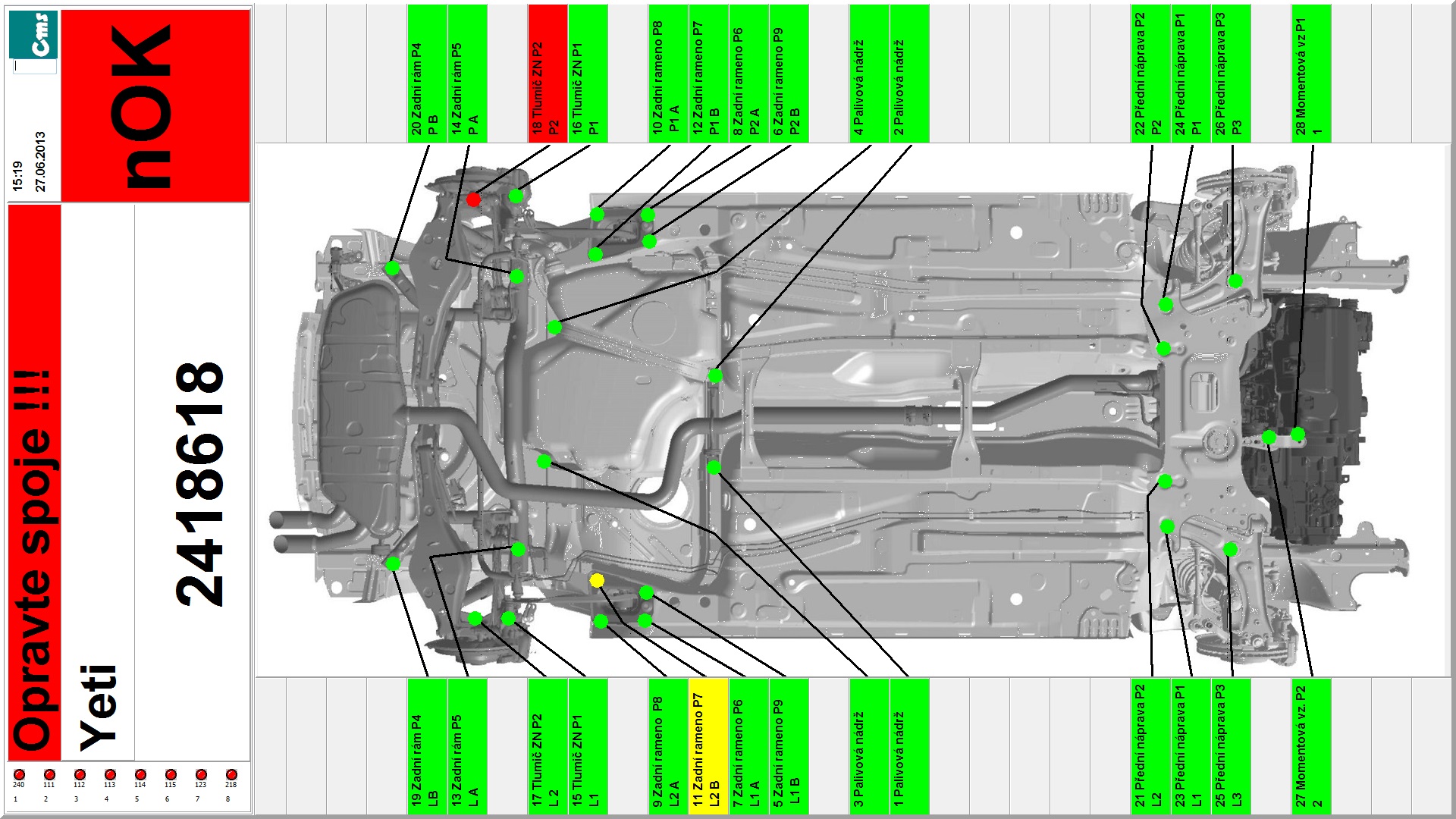

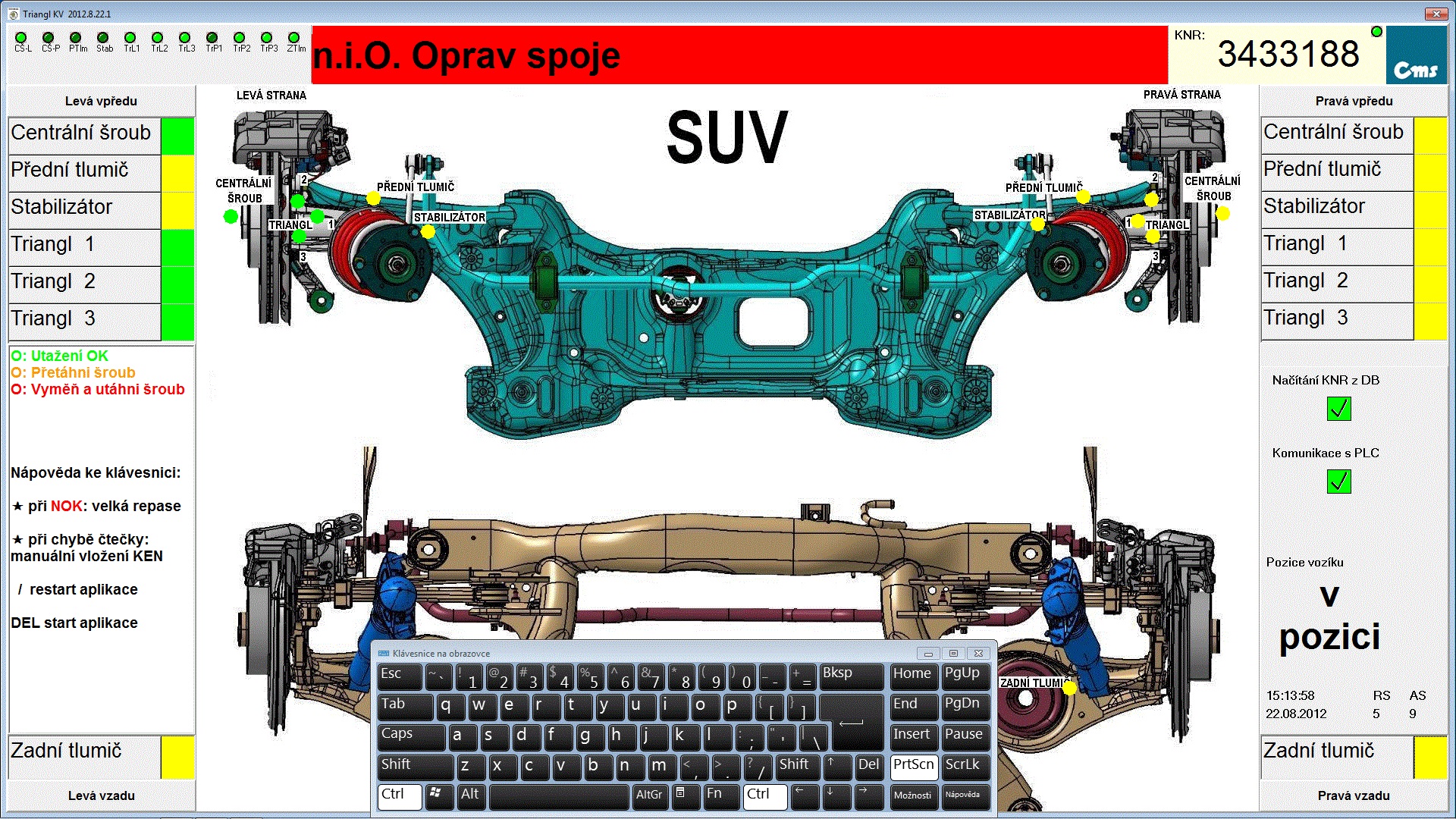

Screenshoty:
